DIY PowerBOX

Die Grundidee für diese DIY Power Station war die Nutzung vorhandener Geräte mit einer kostengünstigen Erweiterung zu einer DIY Power Station für den Einsatz im Garten.

Inhaltsverzeichnis

• Schaltplan
• Bauanleitung
  • Grundidee
  • Bau
  • Abwandlungen & Erweiterungen
  • Zwischenfazit
• Stückliste DIY Powerstation bei Amazon
• Die PowerBOX bei der Arbeit
• Sicherheitstechnische Hinweise
• Umfrage zu Deinem Campingmobil

Schaltplan

Kabelquerschnitte und Sicherungen sind den eigenen Anforderungen anzupassen. Ggf. ist auch der Laderegler schon entsprechend abgesichert und es kann auf eine Sicherung im Kabel verzichtet werden. Bitte immer die Herstellerangaben der verbauten Hardware beachten. Wenn Du die Box nachbauen willst und Dir nicht sicher bist, dann frage einen Fachmann bzw. baue lieber eine Sicherung zu viel ein. Sicherungen sind in der + Leitung zu verbauen.

Bauanleitung

Grundidee

Die Grundidee für diese DIY Power Station war die Nutzung vorhandener Geräte mit einer kostengünstigen Erweiterung zu einer DIY Power Station für den Einsatz im Garten. Für den Einsatz im Fahrzeug sollte auf jeden Fall eine auslaufsichere Batterie wie Gel, AGM oder LiFePo4 verwendet werden. Auch muss in diesem Fall für eine ausreichende Sicherung der Ladung (Box UND Batterie) gesorgt werden.

Wenn Leichtigkeit, Sicherheit und maximale Leistung im Vordergrund stehen, sollte eine LiFePo4 verwendet werden.

Ich benutzte eine handelsübliche Eurobox in den Maßen 30x40x22*, die ich noch herumliegen hatte, als Basis. Du kannst natürlich auch jeden anderen Behälter, in welchem Batterie und sonstige Hardware verwenden.

Bau

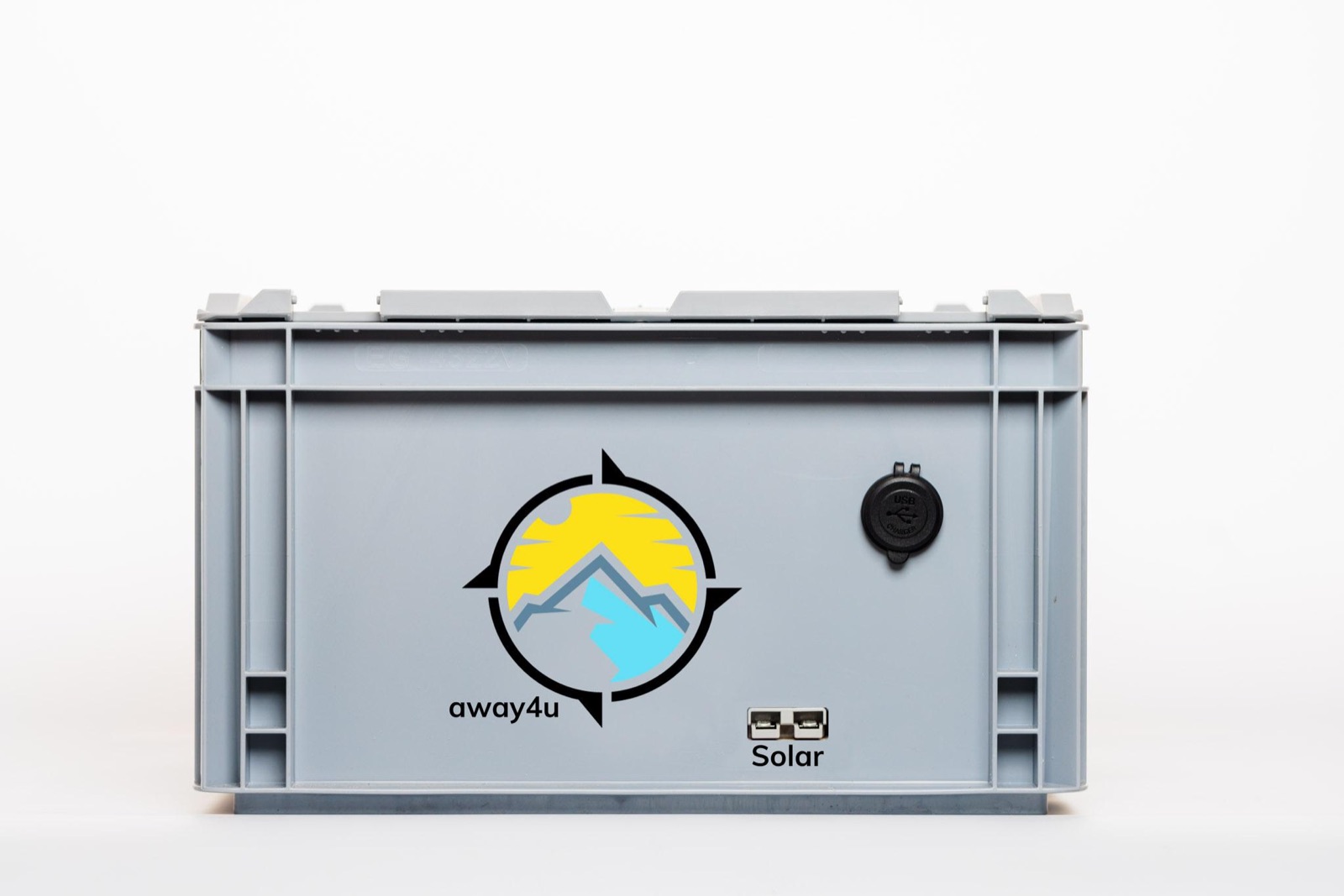

Da ich meine Batterie mit Solarenergie laden möchte, brauche ich einen Eingang (in Bild 2 mit Solar gekennzeichnet) für den Anschluss des Solarpanels. Meine verwendete Solartasche hat einen Andersen-Stecker als Anschluss, also befestige ich ein entsprechendes Gegenstück in der Box, indem ich eine entsprechende Öffnung säge und den Andersen-Stecker auf den Holzboden (Bild 3) schraube, den ich gegen das Verrutschen der Batterie eingebaut habe.

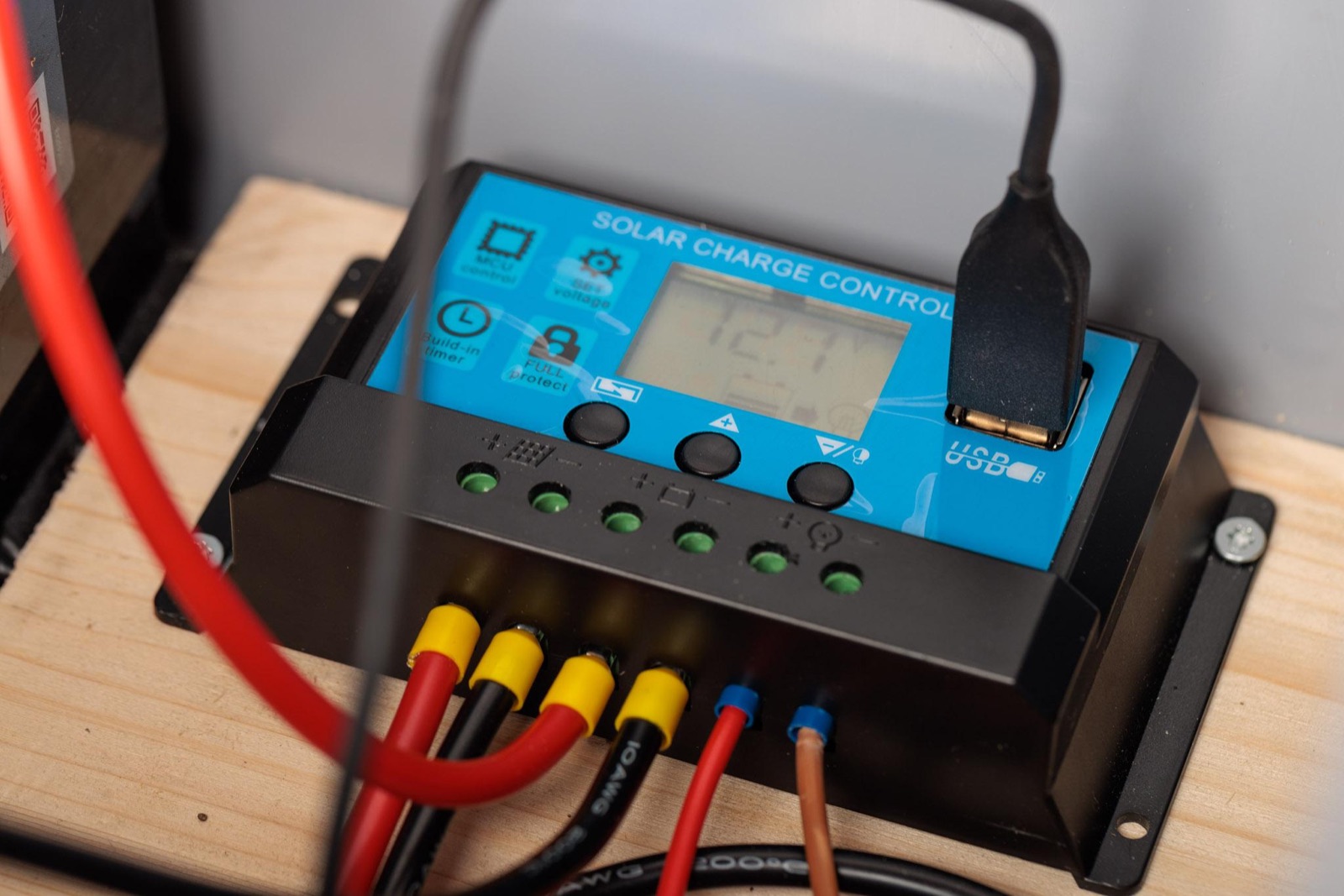

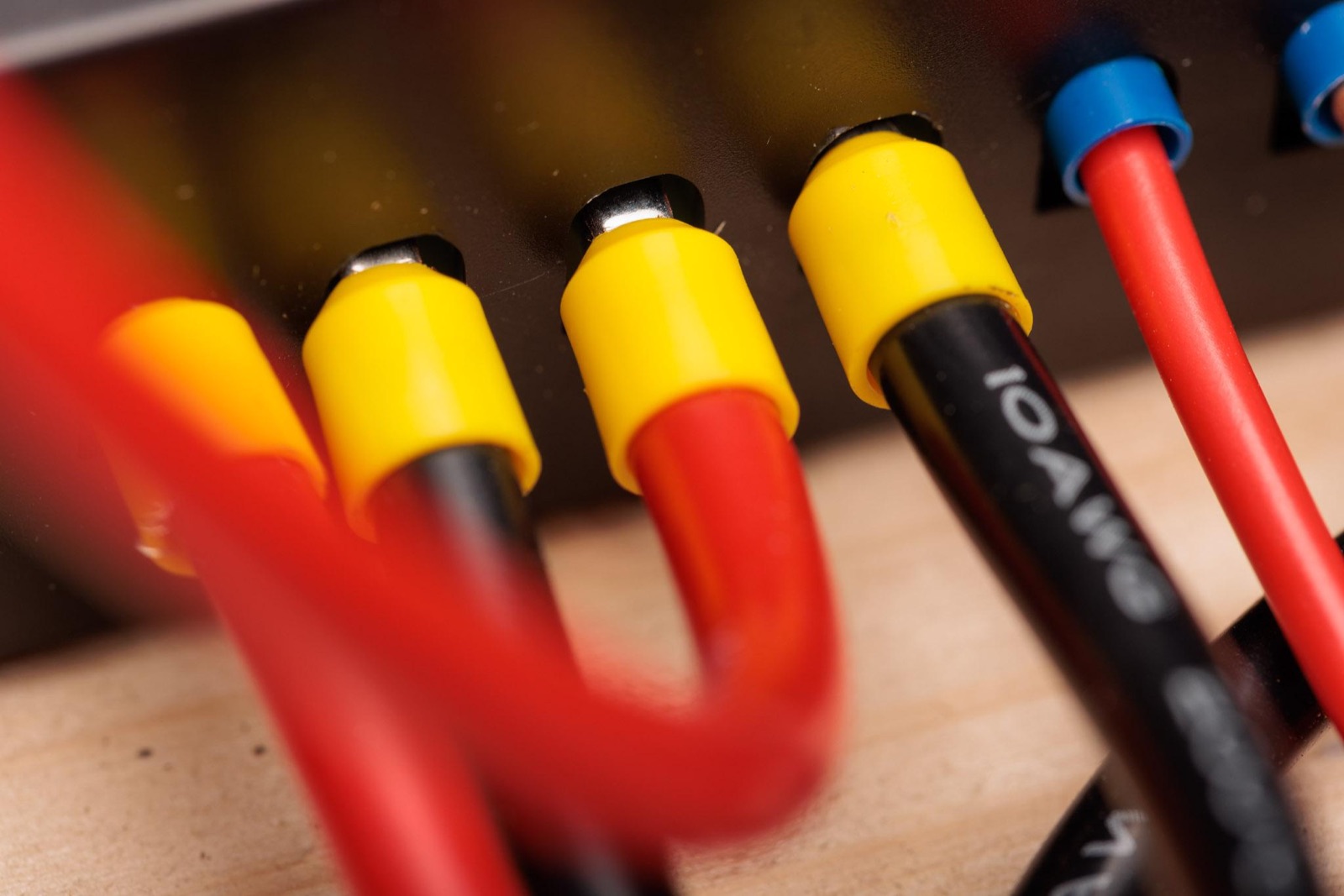

Nachdem ich die Kabel mit Aderendhülsen* versehen habe, verbinde ich den Solarstecker mit dem Solarladeregler unter Verwendung der Eingänge für das Solarpanel.

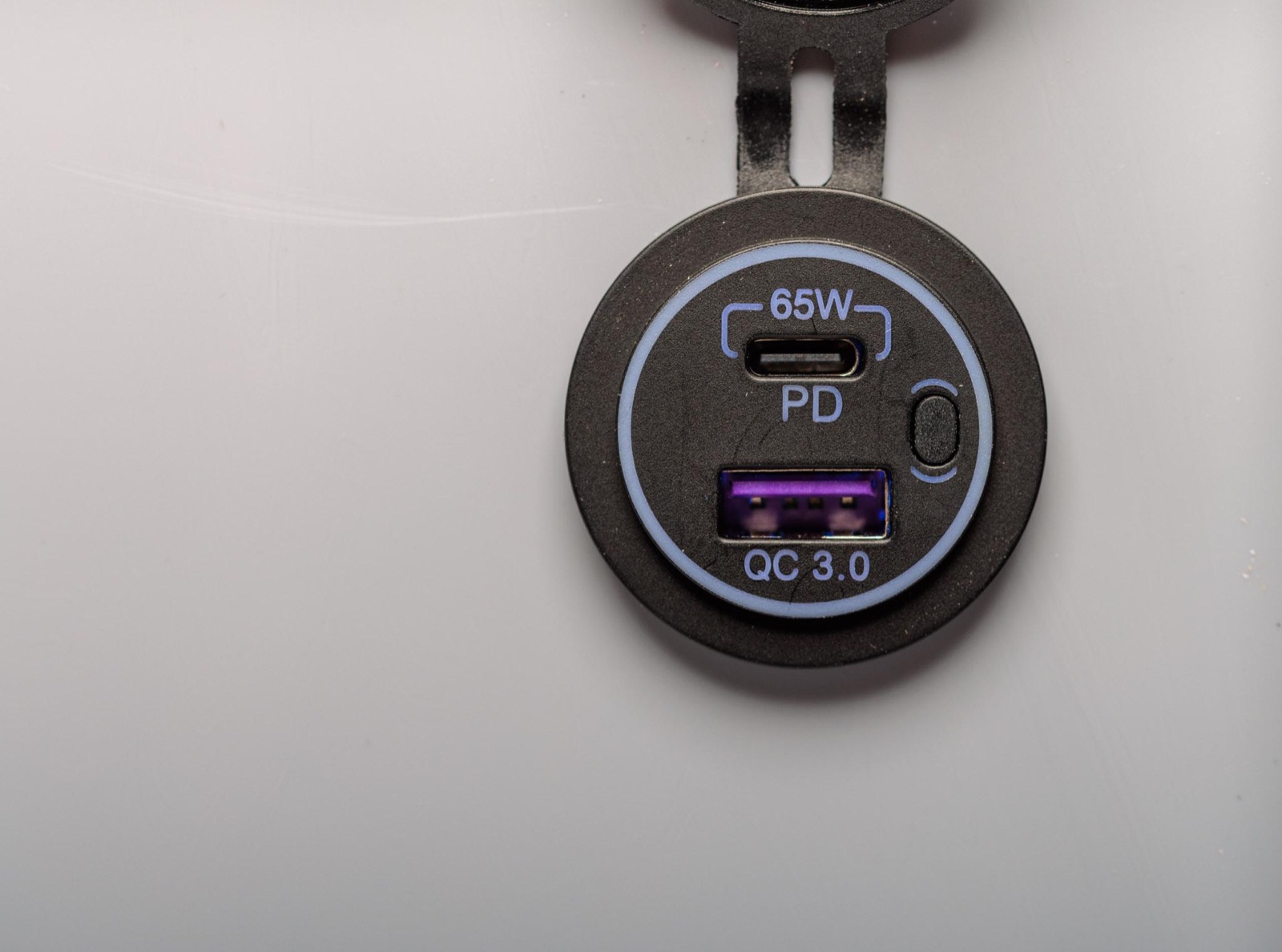

Als Nächstes bohre ich ein Loch für meine USB-Steckdose (Bild 2) und montiere sie. Dann verbinde ich die mitgelieferten Kabel mit dem Solarregler.

Für den Fall, dass die Sicherungen lose geliefert wurden, diese vor dem nächsten Schritt einsetzen!

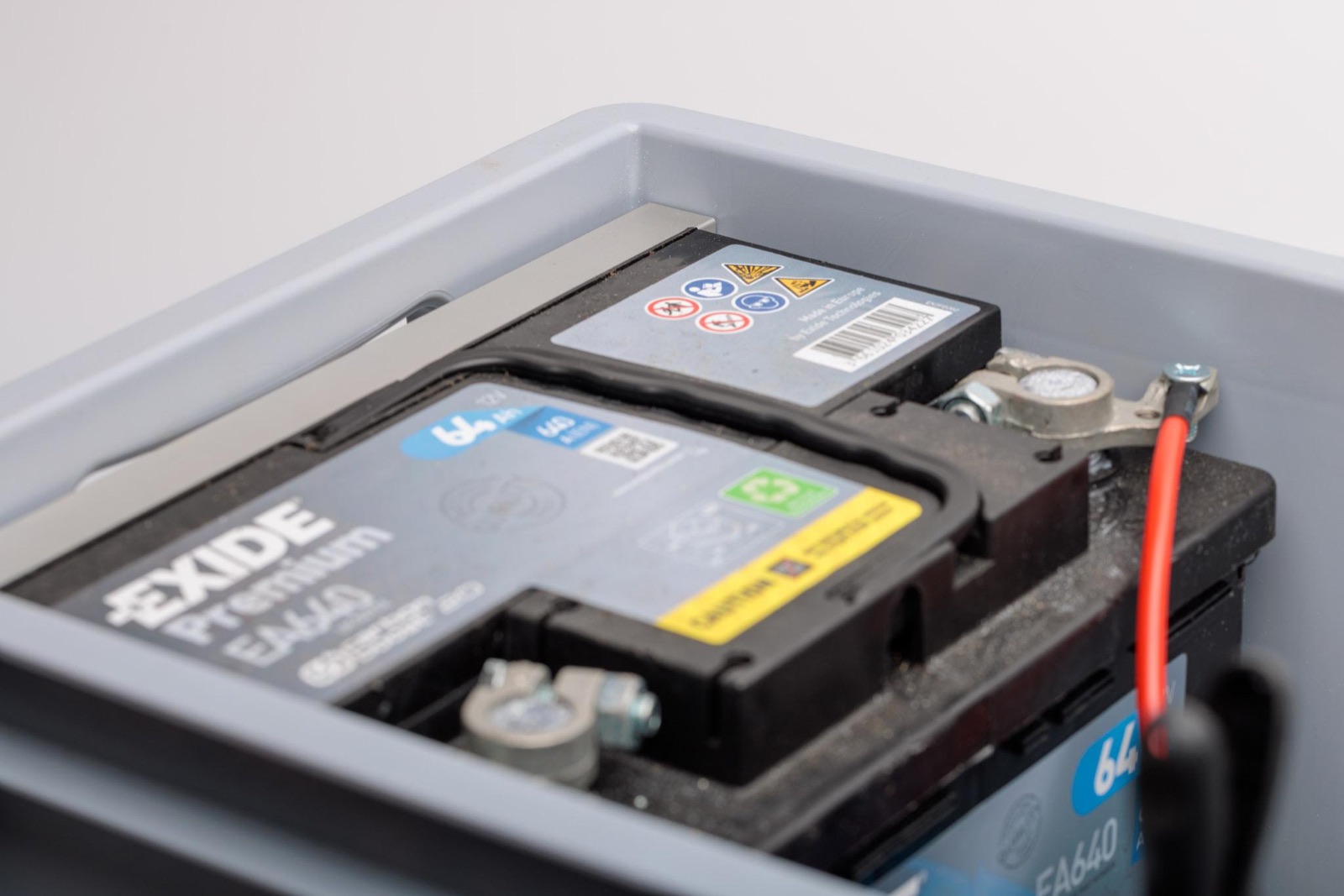

Im letzten Schritt verbinde ich die Batterie mit dem Laderegler. Dabei ist zu beachten, dass man erst den Pluspol und dann den Minuspol verbindet.

Abwandlungen & Erweiterungen

Natürlich kannst Du die Powerstation nach Deinen Wünschen und Bedürfnissen modifizieren. So wäre es z.B. möglich, die Powerstation über eine Kfz-Steckdose* bequem mit einem Landstromladegerät zu laden. Die Kfz-Steckdose kannst Du dann auch mit einem Kfz-USB-Ladegerät zum Laden Deiner Verbraucher nutzen. Wer eine LiFePo4-Batterie einbauen möchte, muss ein dafür geeignetes Ladegerät verwenden.

Um auf Nummer sicher zu gehen bzw. um zu verhindern, dass angeschlossene Verbraucher die Batterie entleeren, sollte ein Batterietrennschalter eingebaut werden. Wer sogar auf die Idee kommt, die Box im Auto über die Starterbatterie / Lima zu laden, sollte auf den Batterietrennschalter nicht verzichten oder andere Maßnahmen (Ladebooster, Trennrelais) einbauen, um seine Starterbatterie nicht ungewollt zu entleeren.

Theoretisch könnte man auch einen Wechselrichter einbauen, die Frage dabei ist aber, ob man das am Ende sinnvoll ist. Eine kostengünstige Alternative wäre ein einfacher Spannungswandler (ohne echte Sinuskurve!!), den man an die Kfz-Steckdose anschließt.

Zwischenfazit

Da ich die Box gerade erst gebaut habe, kann ich noch nichts über die Haltbarkeit des Solarreglers sagen. Mein Ziel war es, die Kosten für die Box (ca. 60,00 € ohne Batterie und Solarpanel) niedrig zu halten. Wer für die Zukunft gerüstet sein will und nicht so sehr auf die Kosten achten muss, sollte über einen MPPT-Laderegler nachdenken.

Wer solch eine Powerstation mit LiFePo4 und MPPT-Regler plant, der muss mit Kosten von 350,00 € und mehr rechnen, hat dafür aber ca. 50Ah Stunden Batteriespeicher zur Verfügung. Vergleichbare Powerstations mit dieser Kapazität sind nicht unter 1000,00 € zu haben, verfügen aber bereits über einen Wechselrichter.
